Hinzufügen von Signalen

  • Die Ebene "Pfosten" in den Editiermodus schalten und einen Punkt digitalisieren um das Formular zu öffnen.

Das Formular besteht aus fünf Reitern:

Reiter Allgemein

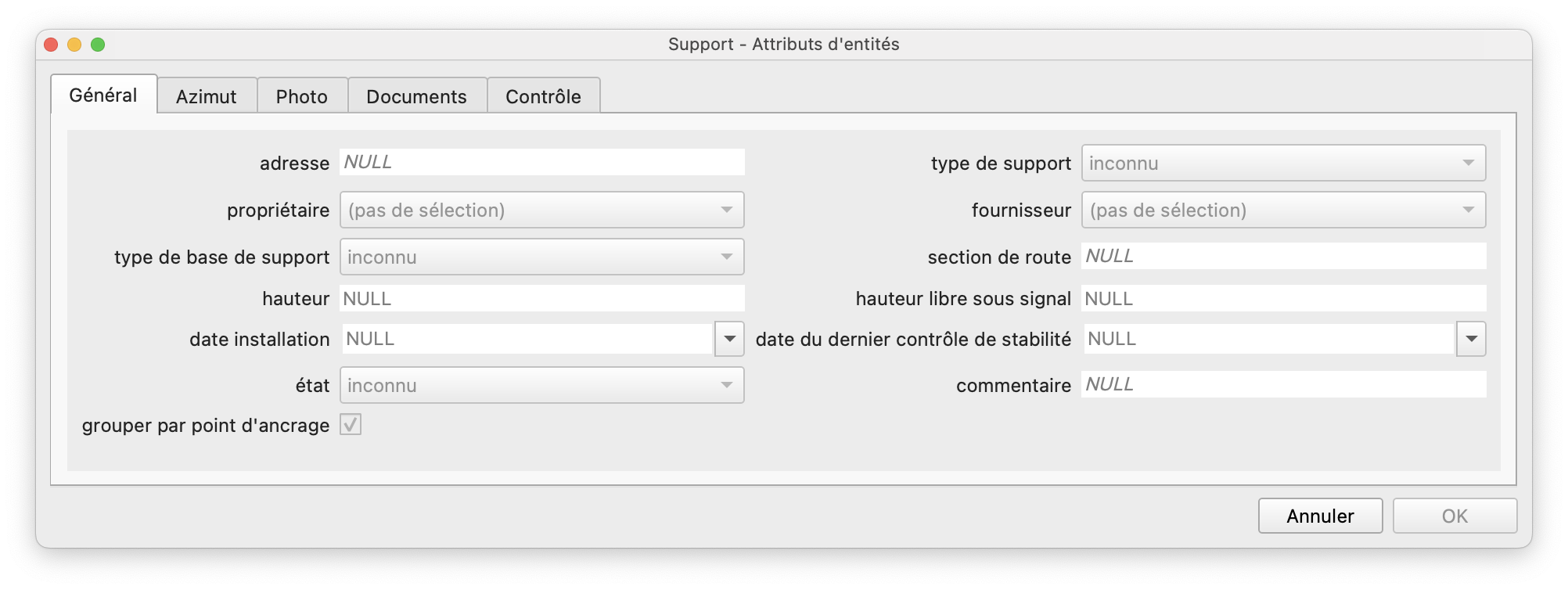

Figure 1: Reiter Allgemein

Reiter Azimut

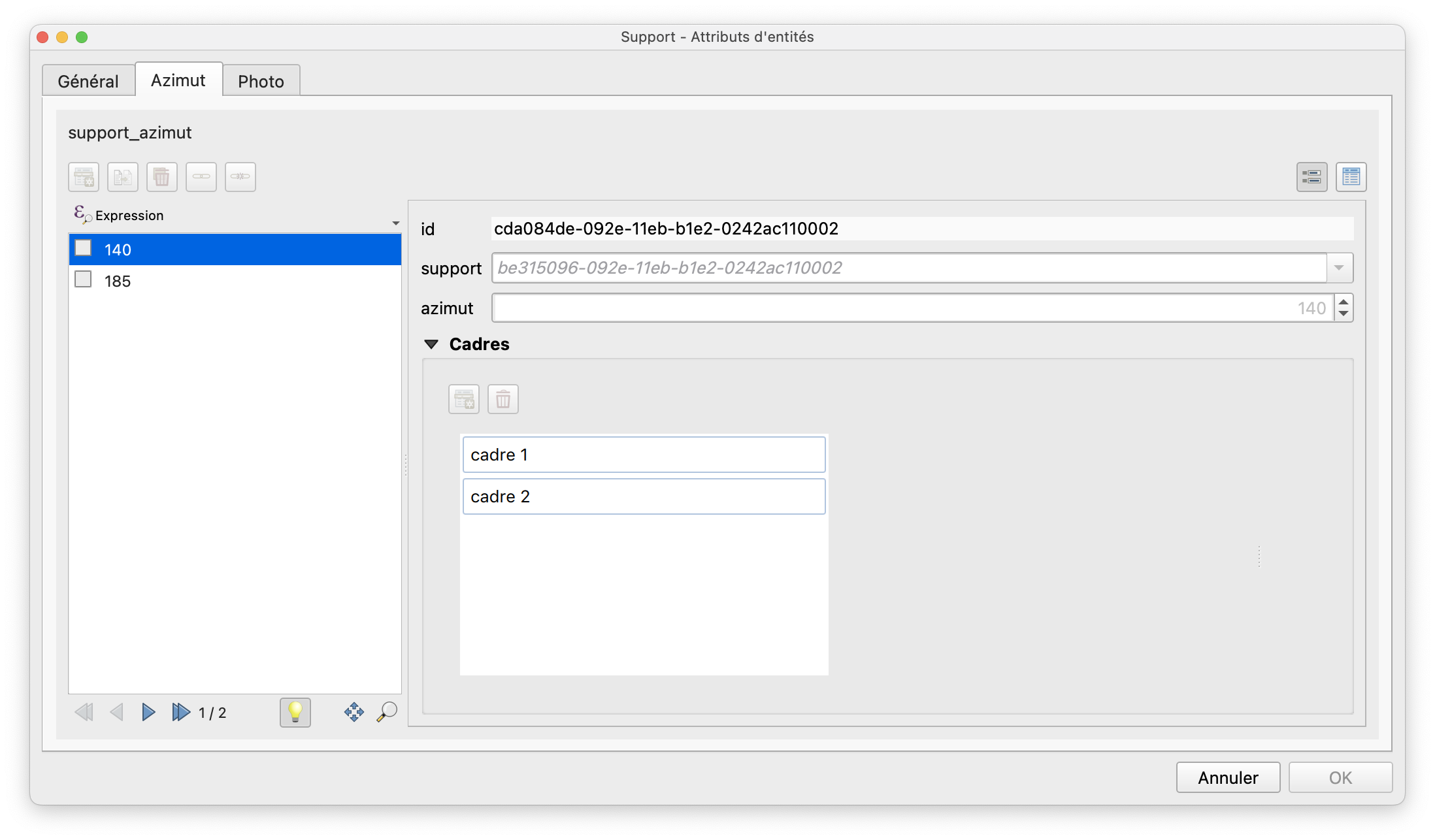

Figure 2: Reiter Azimut

Reiter Foto

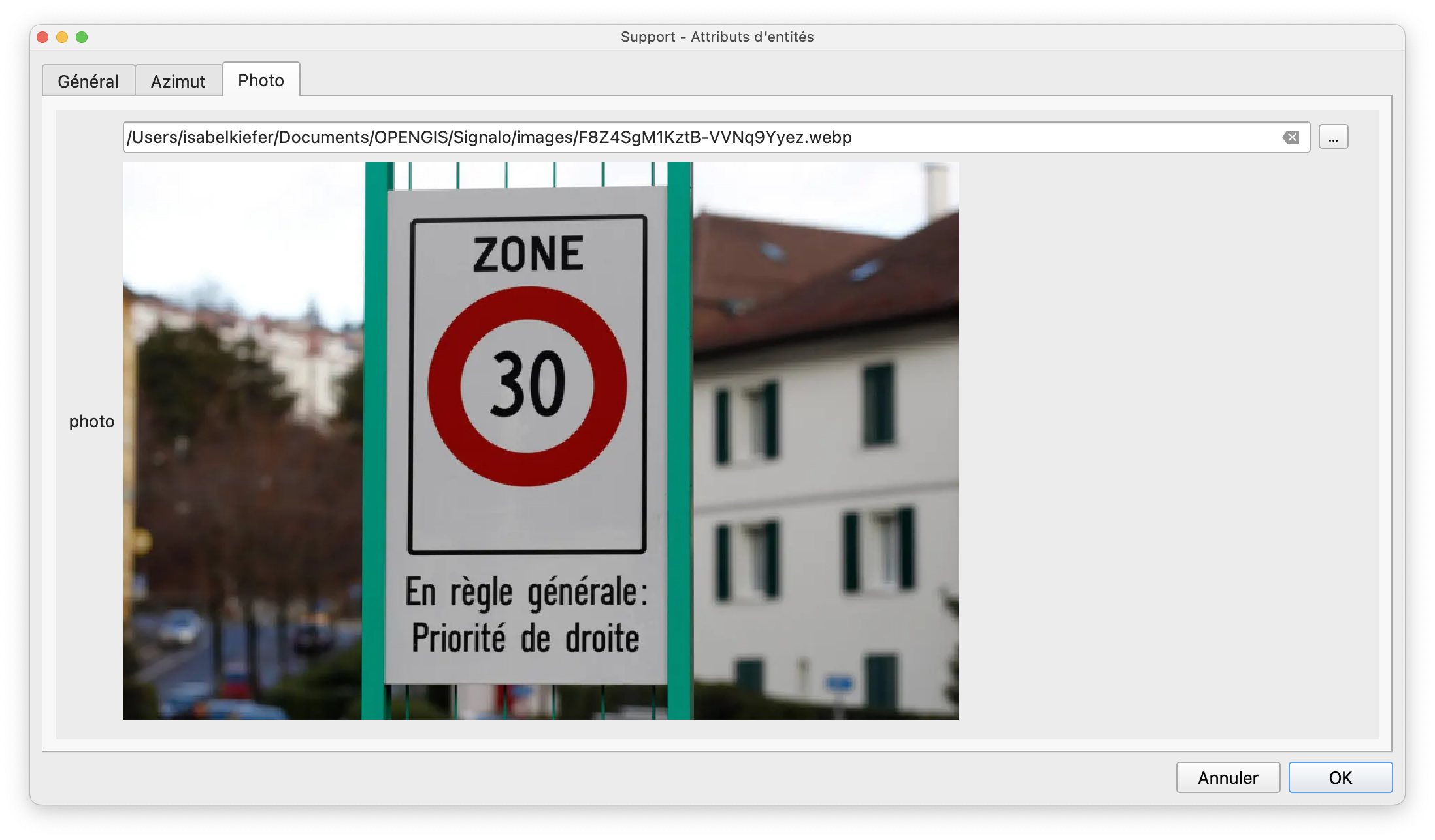

Figure 3: Reiter Foto

Reiter Dokumente

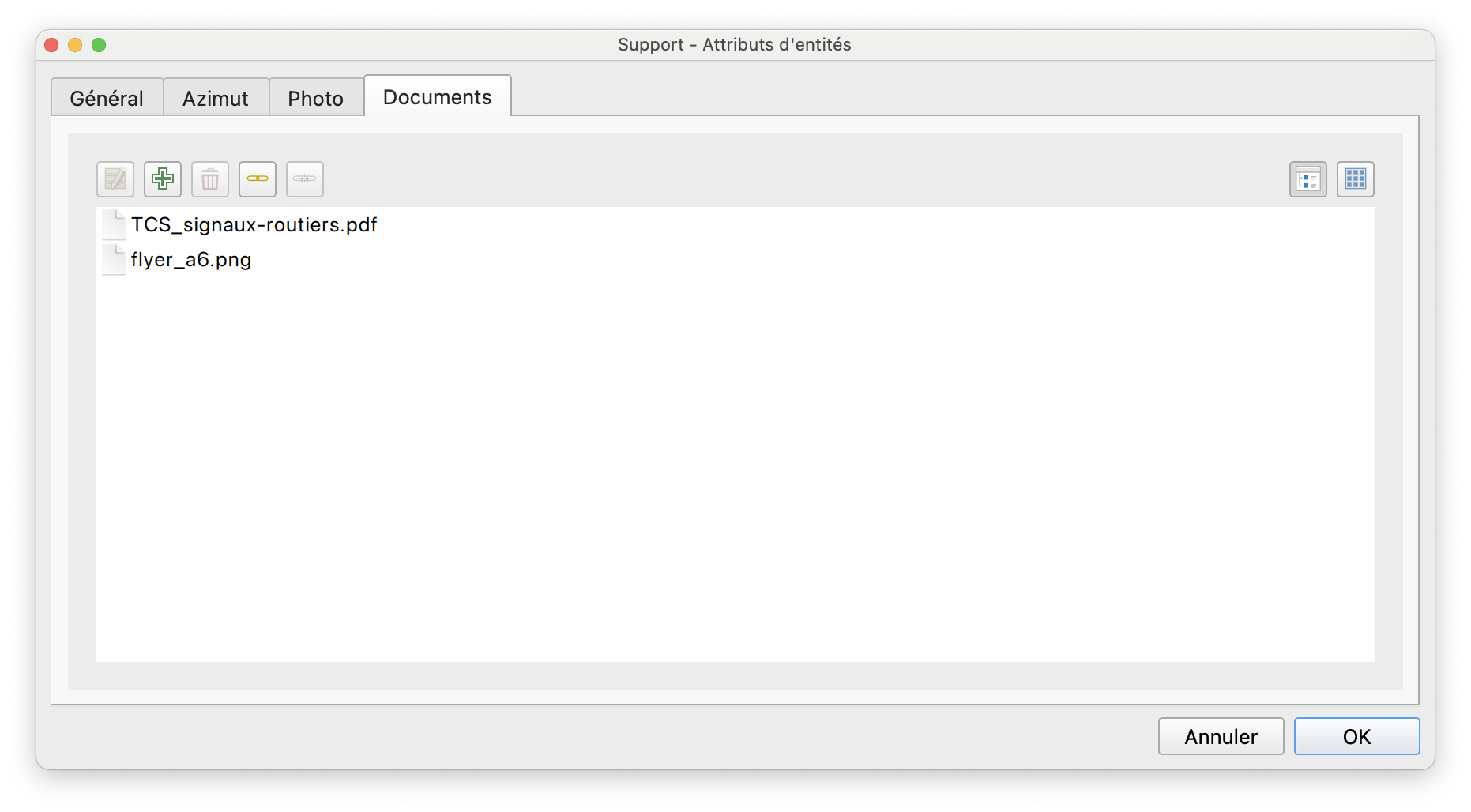

Figure 4: Reiter Dokumente

Reiter Kontrolle

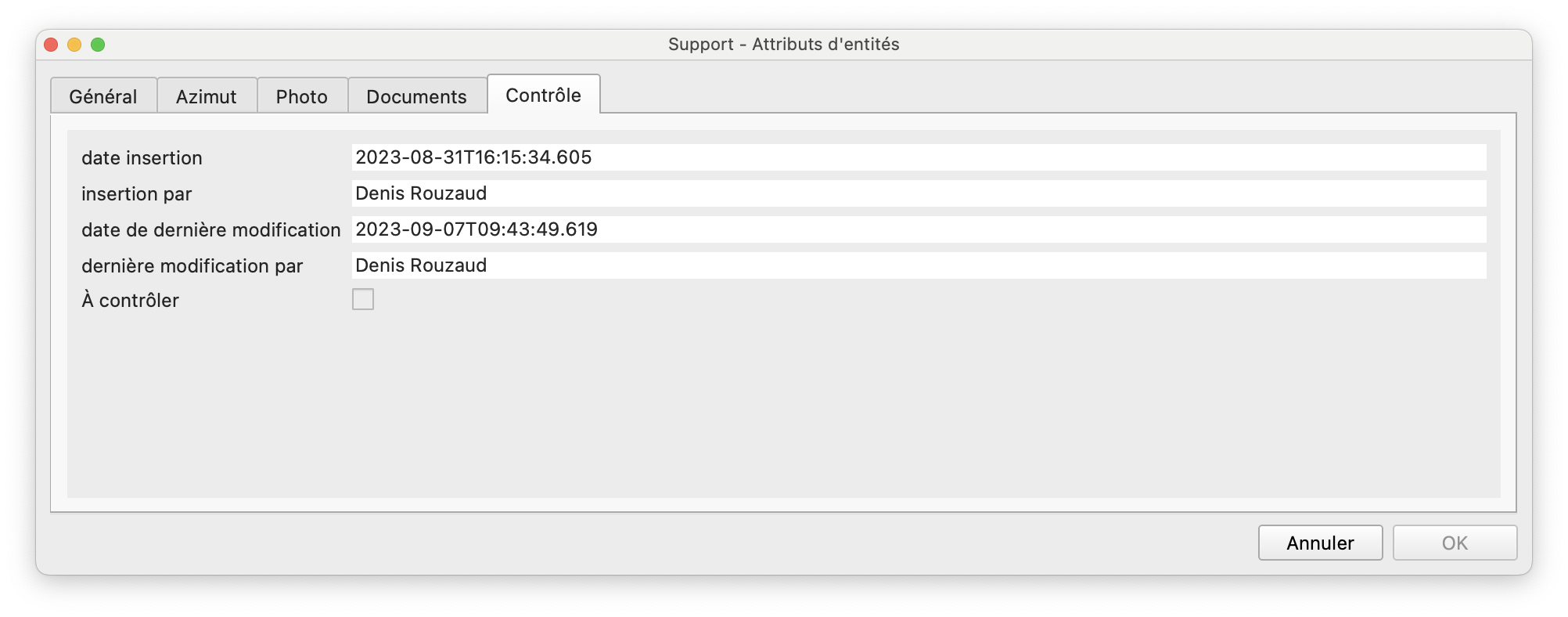

Figure 5: Reiter Kontrolle

Reiter Azimut

Im Reiter “Azimut” können die Rahmen und Signale erfasst werden. Das Attribut Azimut kann auch visuell, dank der Ansicht vw_azimut_edit (Layer Azimut-Tool) des Schemas signalo_app erfasst werden. Der Katalog der offiziellen Signale kann als PDF heruntergeladen werden.

Beispiel eines Azimuts mit mehreren Rahmen und Signalen

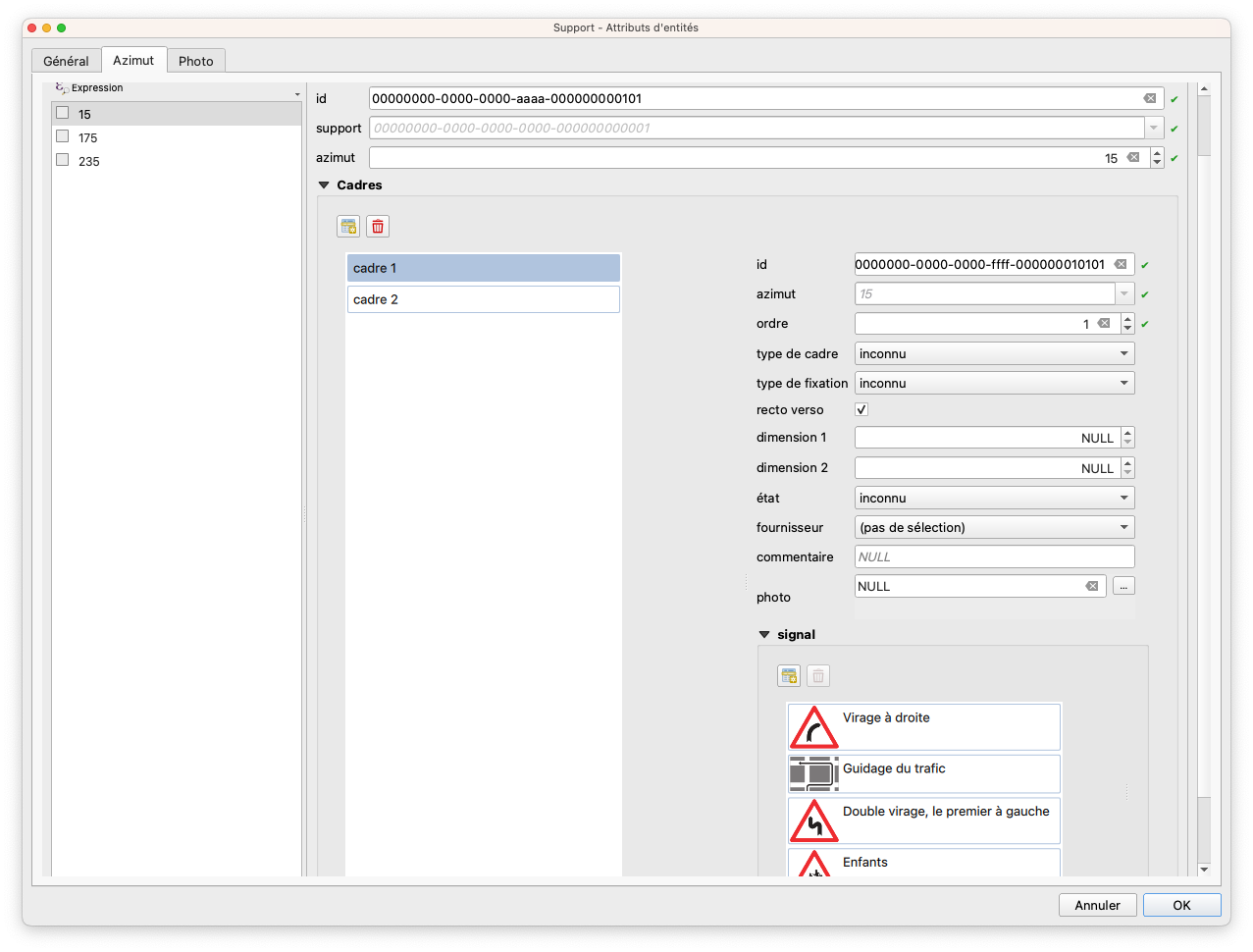

Figure 6: Beispiel eines Azimuts mit mehreren Rahmen und Signalen

Bestimmung des Azimut auf visuelle Weise, dank des Azimut-Tools

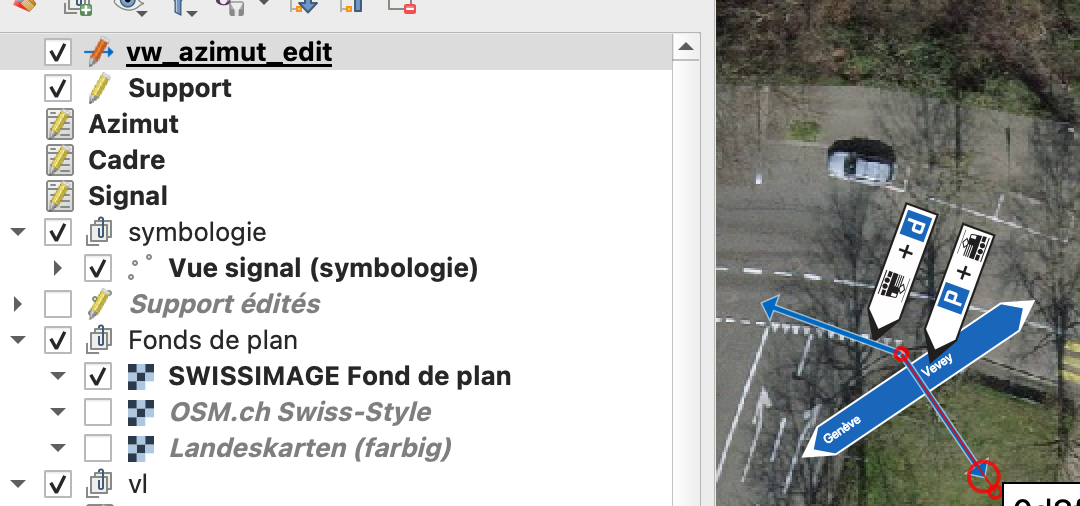

Figure 7: Bestimmung des Azimut auf visuelle Weise, dank des Azimut-Tools

Reiter Dokumente

Im Reiter "Dokumente" können Dateien beliebigen Formats über ihren Speicherpfad mit einem Medium verknüpft werden. Die Erweiterung Document Management System bietet eine Schnittstelle, um die Beziehungen des Dokumentenverwaltungssystems auf beiden Seiten (dokumentenseitig und pfostenseitig) zu verwalten. Sie unterstützt die Beziehungen 1-N und N-M. Die Pfade zu den Dokumenten werden in der Datenbank in der Tabelle signalo_db.dms_document gespeichert.

Reiter Kontrolle

Der Reiter "Kontrolle" enthält die Metadaten zu den letzten Änderungen und die Information, ob ein Pfosten eine Validierung der geänderten Daten benötigt. Siehe auch Kapitel Validierung der Änderungen für eine detaillierte Anleitung.
